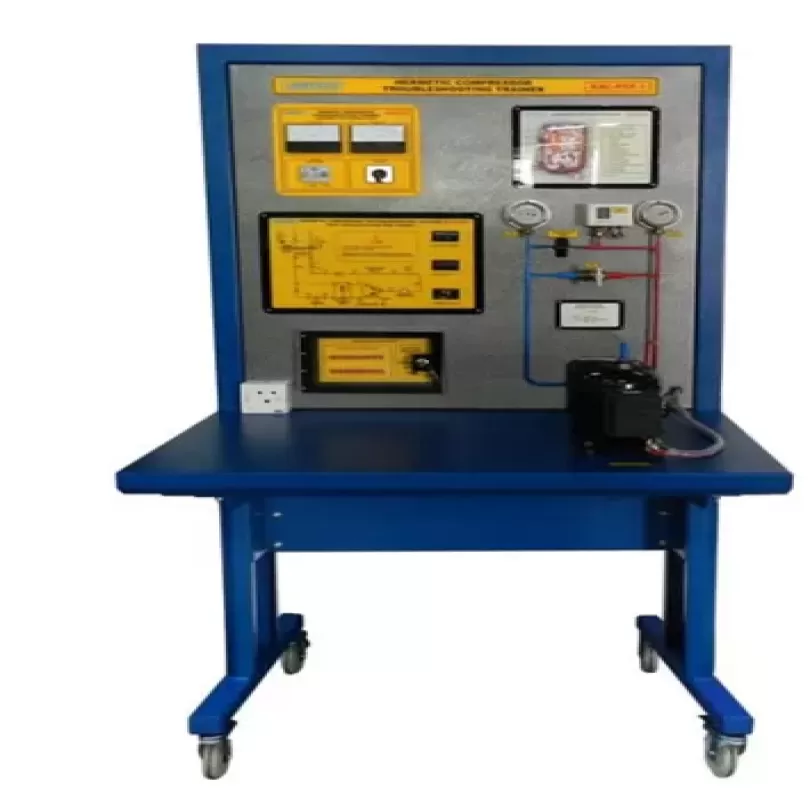

Bộ đào tạo chẩn đoán lỗi máy nén hở

Thông số kỹ thuật
Bộ đào tạo cho phép học sinh thực hành và nâng cao kỹ năng chẩn đoán và khắc phục lỗi của mình trên máy nén hở.
Bộ đào tạo có thể cài đặt đến 15 lỗi điện tử vào hệ thống.
Bộ phận khởi động và điều khiển bao gồm công tắc, thiết bị quá tải, rơle, tụ điện khởi động và tụ điện hoạt động. Chúng được gắn trên bảng điều khiển cùng với một bảng đồ họa các mạch điện, trên đó có các điểm kiểm tra để thực hiện các phép đo. Khi thiết bị ở chế độ hoạt động bình thường, học sinh có thể đo cường độ dòng điện, điện áp và điện trở để thiết lập các đặc điểm vận hành phù hợp. Các lỗi có thể được giới thiệu và học sinh có thể phân tích vấn đề và chẩn đoán lỗi.
HỆ THỐNG ĐÁNH LỖI: Giáo viên có thể chèn tới 15 lỗi. Ví dụ các lỗi bao gồm cuộn dây mở hoặc ngắn và cuộn dây bắt đầu, cuộn dây relay hiện tại mở, tiếp điểm relay hiện tại, sự cố quá tải nhiệt, tụ điện khởi động và chạy mở hoặc ngắn, nối đất yếu và dưới điện áp. Với những lỗi này, các đơn vị sẽ xuất hiện nhiều triệu chứng khác nhau, từ hoàn toàn ngừng hoạt động đến hoạt động ở một chế độ thấp
Danh sách các lỗi
1. Cuộn máy nén (L1) bị lỗi
2. Cuộn máy nén (L2) bị lỗi
3. Cuộn máy nén (L3) bị lỗi
4. Cuộn máy nén (L1 – L2) bị lỗi
5. Cuộn máy nén (L1 – L3) bị lỗi
6. Cuộn máy nén (L2 – L3) bị lỗi
7. Nhiệt quá tải thường đóng (NC)
8. Nút dừng bị lỗi
9. Kiểm soát áp suất cao bị lỗi
10. Cuộn D.O.L bị lỗi
11. Motor máy nén không tiếp đất
12. Motor máy nén chạy điện áp thấp
13. Kết nối điện kém
14. Nút khởi động bị lỗi
15. Khí nén thấp
Tài liệu hướng dẫn kèm theo
