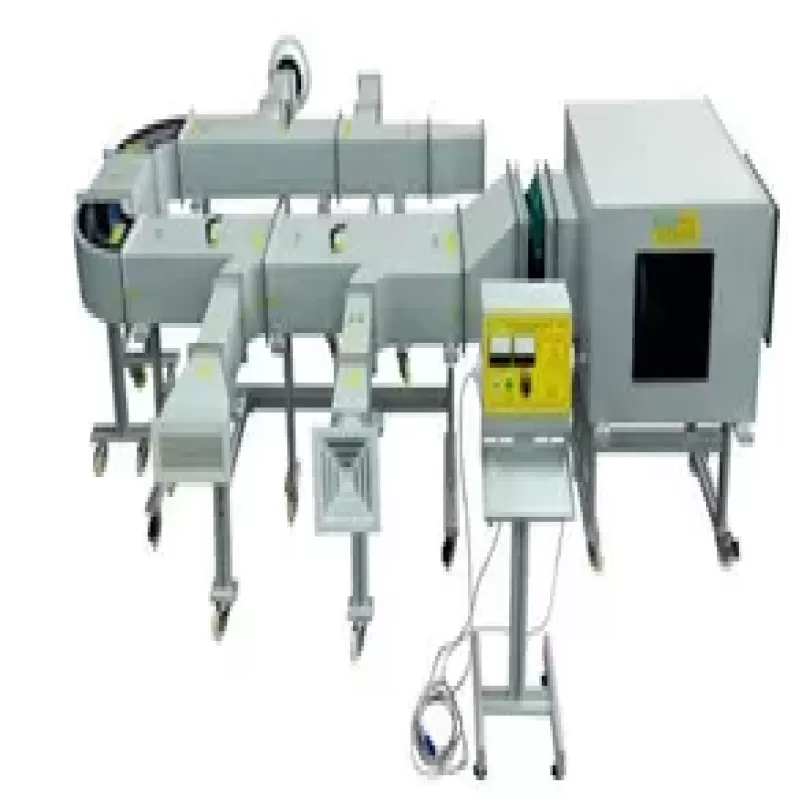

Bộ đào tạo hệ thống thông gió dùng quạt ly tâm

Đặc điểm
Bộ đào tạo về ống thông gió cung cấp một nền tảng học tập linh hoạt để khám phá nhiều khía cạnh của ống thông gió và các đặc điểm chung cho các ứng dụng của HVAC trong đó quạt ly tâm và ống thông gió được sử dụng
Lưu lượng không khí có thể được đo trong nhiều tình huống khác nhau, có thể quan sát thấy các điểm nối ống dẫn và ảnh hưởng của chúng đối với luồng không khí, có thể trải nghiệm các đặc tính hoạt động của các loại bộ khuếch tán khác nhau, các biến số khác có thể được đưa vào như độ ẩm hoặc làm mát và nhiều phép đo có thể được thực hiện đối với hiệu suất của hệ thống
Bộ đào tạo được làm bằng thép sơn tĩnh điện đa năng với ống dẫn khí cách nhiệt bên trong được gắn trên xe đẩy để dễ dàng tiếp cận khi thực hiện thí nghiệm
Bộ xử lý không khí có gắn quạt ly tâm cung cấp nguồn không khí cho hệ thống ống dẫn
Một số điểm đo vận tốc / áp suất được cung cấp dọc theo ống dẫn khí để thuận tiện cho việc đo vận tốc / áp suất không khí
Ống dẫn được làm từ thép sơn tĩnh điện chống rỉ sét và giúp tăng độ bền của bộ đào tạo
Một số tùy chọn có sẵn cho bộ khuếch tán, khớp nối ống dẫn, bộ lọc, đo nhiệt độ, đo lưu lượng không khí, đo độ ẩm. Phun độ ẩm bằng hơi nước, bộ phận làm nóng, bộ phận làm mát và quạt tốc độ thay đổi
Thông số cơ bản:
Quạt ly tâm: 220V/380V AC
Hệ thống đường ống gió
Hệ thống khung giá đỡ
Các đầu đo lưu lượng không khí
Chương trình đào tạo:
Thực hành cácbộ phận cơ bản, kỹ thuật chế tạo, lắp đặt và lắp ráp được sử dụng trong hệ thống xử lý không khí
Khảo sát tổn thất áp suất trong các đoạn uốn, các nhánh, sự thay đổi theo tiết diện và chiều dài thẳng của ống dẫn, cùng với sự thay đổi của độ giảm áp suất theo vận tốc.
Xác định được hệ số tổn thất ma sát trên đường ống hoặc tại các vị trí cục bộ
Đánh giá được sự sụt áp suất tại các vị trí nhánh, các góc cua, tại các miệng thổi
Thực hành các loại tấm lọc và túi lọc tiêu chuẩn và độ giảm áp suất của chúng so với vận tốc mặt
Đo tốc độ dòng khí bằng phương pháp pitot-static đi ngang, chênh lệch áp suất lỗ và máy đo gió
Phân phối lượng không khí vào đường ống nhờ các damper hoặc điều khiển lưu lượng gió
