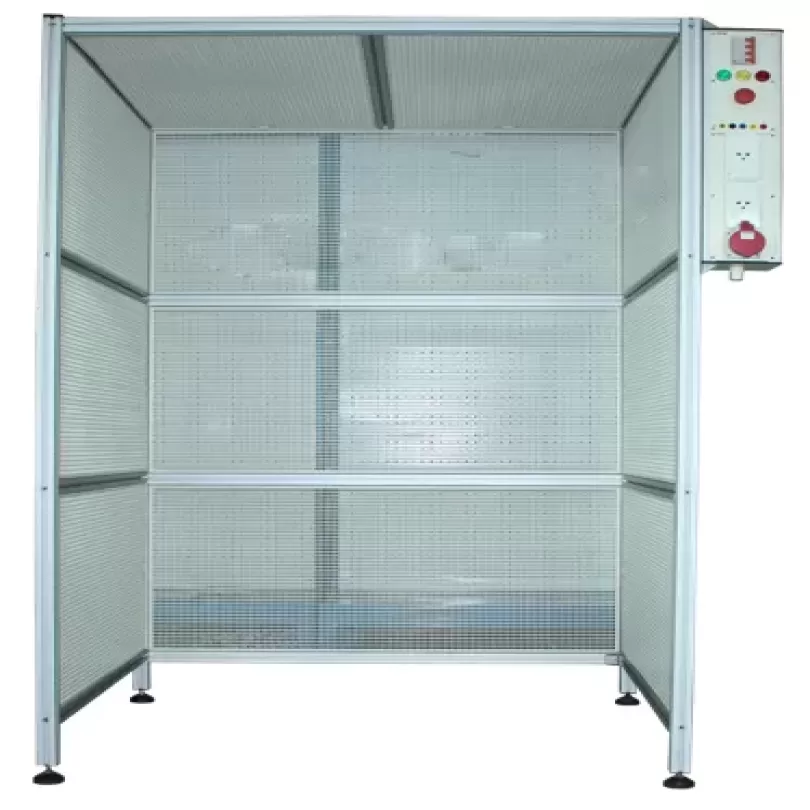

Cabin thực hành kỹ năng lắp đặt điện công nghiệp và dân dụng chuyên dùng cho đào tạo

– Mục đích sử dụng:

+ Dùng cho việc thực hành lắp đặt các mạch điện phổ biến trong công nghiệp, giúp học viên làm quen được với các thiết bị điện phổ biến hiện nay trong công nghiệp

* Thông số kĩ thuật chung:

– Kích thước: 1800 x 1080 x 2044mm (DxRxC)

– Tiêu chuẩn

+ Tiêu chuẩn quản lý: Module được thiết kế và lắp ráp theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2008

+ Sản phẩm được chứng nhận về chỉ tiêu công suất, dòng rò, cao áp phù hợp với TCVN 5699-1:2010 và tiêu chuẩn IEC 60335-1 :2010, đảm bảo an toàn trong quá trình vận hành và thực tập

– Điện áp đầu vào: 380V.

– Điện áp đầu ra: 380V; 220V

– Tần số: 50/60Hz.

– bảo vệ quá tải, ngắn mạch.

– Module thiết kế sử dụng Khung nhôm định hình.

– Kiểu in hình chỉ dẫn: in phim trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.

– Chân cắm loại chống giật tiêu chuẩn EC.

* Danh mục vật tư chính:

– 01 Module khung cabin thực hành:

+ 01 Khung cabin.

+ 08 Tấm panel nhỏ.

+ 03 Tấm panel lớn.

– 01 module hộp nguồn cabin điện công nghiệp:

+ 01 Attomat 3 pha 4 cực 25A.

+ 01 Contactor 22A.

+ 01 Nút dừng khẩn.

+ 03 Đèn báo pha.

+ 05 Giắc cắm an toàn M4.

+ 02 Ổ cắm đôi 3 chấu.

+ 01 Ổ cắm 3 pha 5 chấu.

+ 01 Phích cắm 3 pha 5 chấu.

* Thông số kỹ thuật chi tiết:

– Module khung cabin thực hành:

+ Kích thước: 1280 x 1080 x 2044mm (DxRxC)

+ Chất liệu khung: Nhôm định hình dày 3mm, Anot hóa, chống xước.

+ Panel lắp đặt nhỏ:

Kích thước: 1000x580mm

Chất liệu: Tôn sơn tĩnh điện có độ dày bằng 1.5mm, đột lỗ tiêu chuẩn 10x5mm trên máy chuyên dùng, đảm bảo các mép lỗ nhẵn không ba via, dùng để cài các clip nhựa bắt vít.

+ Panel lắp đặt lớn

Kích thước: 1200x580mm

Chất liệu: Tôn sơn tĩnh điện có độ dày bằng 1.5mm, đột lỗ tiêu chuẩn 10x5mm trên máy chuyên dùng, đảm bảo các mép lỗ nhẵn không ba via, dùng để cài các clip nhựa bắt vít.

– Hộp nguồn cabin thực hành điện công nghiệp và dân dụng:

+ Kích thước: 682 x 186 x 158mm (DxRxC)

+ Chất liệu vỏ: nhôm Profile, Anot hóa, đảm bảo độ cứng.

+ mặt Panel: CT3 sơn tĩnh điện

+ Attomat 3 pha bảo vệ:

Bảo vệ: Ngắn mạch, quá tải.

Số cực: 4P.

Dòng định mức: 25A.

Dòng ngắn mạch: 6kA/400VAC.

+ Contactor:

Số cực: 3P

Điện áp cuộn hút: 230VAC, 50/60Hz.

Dòng định mức: 22A.

Tiếp điểm phụ: 1NO – 1NC.

Chuẩn bảo vệ: IP20.

+ Nút ấn dừng khẩn phi 22mm, màu đỏ, 1 tiếp điểm NC.

+ Đèn báo nguồn phi 22mm, màu đỏ, 220VAC/DC.

+ Đèn báo nguồn phi 22mm, màu vàng, 220VAC/DC.

+ Đèn báo nguồn phi 22mm, màu xanh, 220VAC/DC.

+ Ổ cắm 1 pha:

Loại ổ cắm: Ổ cắm đôi 3 chấu.

Dòng định mức: 16A.

+ Ổ cắm 3 pha:

Loại ổ cắm: Có nắp đậy.

Số cực: 3P+N+PE.

Điện áp: 220 – 380VAC, 240 – 415VAC.

Dòng định mức: 16A.

+ Phích cắm 3 pha:

Số cực: 3P+N+PE.

Điện áp: 220 – 380VAC, 240 – 415VAC.

Dòng định mức: 16A.

* Bộ phụ kiện

– Clip nhựa:

Số lượng 200 cái

Chất liệu: Nhựa PP

Kích thước: 8x5mm chuyên dùng cho lắp đặt thiết bị cabin

Khả năng tái sử dụng: Tối thiểu 80 lần

– Ốc vít Inox:

Số lượng: 100 cái

Loại ốc vít Inox M4 chuyên dùng cho lắp đặt thiết bị cabin
