Hệ thống đào tạo về bơm nhiệt cơ bản

Thông số kỹ thuật
Đặc điểm
Bộ đào tạo được thiết kế để người học tìm hiểu các nguyên tắc nhiệt động lực học của bơm nhiệt.
Mô phỏng việc sử dụng một máy bơm nhiệt vào mùa đông hoặc mùa hè, tùy theo lựa chọn.Vị trí của van 4 chiều sẽ xác định việc làm lạnh diễn ra “bên trong” hay “bên ngoài”.
Hơi nóng xung quanh được bơm vào nước trong bể, sau đó được luân chuyển qua cuộn dây làm nóng không khí trong phòng (chế độ nóng)
Ở chế độ làm mát, nước nóng được bơm ra không khí thông qua bộ trao đổi nhiệt chất làm lạnh-không khí, nước lạnh sẽ tuần hoàn qua cuộn dây để làm mát không khí
Bộ đào tạo bao gồm các bộ phận cơ bản được tìm thấy trong hệ thống làm lạnh và điều hòa không khí.
Các bộ phận được gắn vào một khung đặc biệt và được bố trí để học sinh thực hành
Trong quá trình vận hành, học sinh học về biểu đồ entanpi áp suất (p-h) liên quan đến chu trình nhiệt động lực học của hệ thống lạnh hoặc điều hòa không khí
Một số đồng hồ đo kiểm và điểm nhìn trong suốt đã được lắp đặt để cài đặt và giám sát nhiều loại thí nghiệm. Bao gồm 2 mạch giãn nở, được sử dụng phổ biến cho các máy bơm nhiệt hiện nay. Cho thấy các nguyên tắc của bay hơi bằng cách sử dụng chu trình ngược
Bao gồm 2 mạch mở rộng, thường được sử dụng cho máy bơm nhiệt ngày nay.
Cho thấy các nguyên lý làm bay hơi khi sử dụng chu trình ngược lại.
Mô tả:

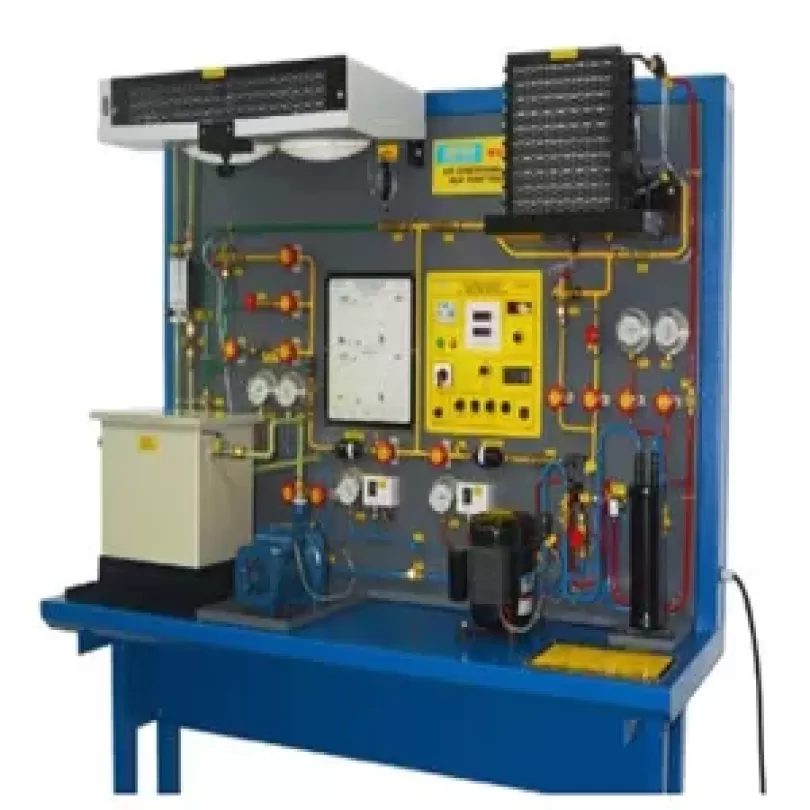

Bộ đào tạo được lắp đặt trên một bàn thực hành đặc biệt kết hợp một bảng mạch có gắn các bộ phận
Các bộ phận được sắp xếp gọn gàng theo cách tương tự như mạch điện lạnh để giúp học sinh dễ hiểu
Mạch điện lạnh được hiển thị trên một sơ đồ in màu. Các đường làm lạnh được mã hóa bằng màu sắc để biểu thị trạng thái của chất làm lạnh. Bảng điều khiển với thiết bị đo bao gồm Điện áp dòng, Ampe (Tổng dòng điện) và Bảng đồng hồ hiển thị nhiệt độ được cung cấp như một tiêu chuẩn để điều khiển bộ đào tạo và dễ dàng đo đạc
Thiết bị đi kèm với sách hướng dẫn thí nghiệm bao gồm lý thuyết, quy trình vận hành tiêu chuẩn, quy trình thí nghiệm và tài liệu tham khảo
Hệ thống được chế tạo nhấn mạnh về lý thuyết và cả thực tế.
Màu sắc của đường ống ứng với sơ đồ chức năng làm lạnh.
Các bộ phận chính có thể lắp ghép và tháo rời.
Chương trình học cung cấp các nhiệm vụ của sinh viên, lỗi có thể được đưa vào hệ thống bằng cách điều chỉnh van tay.
Khoang kính trong suốt cho phép học viên quan sát và theo dõi quá trình làm lạnh.
Sử dụng các đồng hồ áp lực trên các mạch làm lạnh cho phép sinh viên thay đổi áp lực trong hệ thống.
Hệ thống bao gồm:
Máy nén 1/5Hp
1 thiết bị ngưng tụ/bay hơi làm mát bằng không khí
Bộ sấy bộ lọc
Đồng hồ đo áp lực cao
Đồng hồ đo áp lực thấp
1 van 4 hướng đảo chiều
Mắt kính trong suốt
Van tay
Bộ điêu khiển áp suất cao, thấp
Thiết bị điều khiển nhiệt độ
Van một chiều
Các điểm kiểm tra nhiệt độ
Bảng điều khiển bao gồm vôn kế, ampe kế và đèn chuyển mạch
Phụ kiện kèm theo:
Đồng hồ đo lưu lượng để theo dõi tốc độ dòng khí làm lạnh
Quạt làm mát cho cả bộ dàn nóng và dàn lạnh
10 sự cố đánh lỗi bằng điện (ngoài các lỗi cơ khí thao tác bằng van tay)
Đồng hồ đo lưu lượng nước 0-200 lt/hr
Nhiệt kế đa điểm với 6 đầu đo nhiệt độ
Đồng hồ đo công suất (Watt meter)
Hệ thống tạo lỗi điện tử:
a. Hệ thống tạo đa lỗi: Hệ thống này có 10 lỗi ( bao gồm cả lỗi cơ khí) có thể chèn vào bất cứ thời gian nào và có thể chèn lỗi độc lập hoặc theo nhóm.
b. Panel sơ đồ mạch điện và các điểm kiểm tra: Panel này cho phép sinh viên thực hiện các phép đo trực tiếp trên sơ đồ mạch điện thực tế trong quá trình khắc phục lỗi.
c. Hệ thống tạo lỗi điện tử có hiển thị LED: Bộ này đi kèm với Panel trên sẽ tạo ra sơ đồ mạch điện với bộ tạo lỗi mà khi lỗi được chèn vào sẽ tác động lên các rơle trung gian và hiển thị LED sẽ cho biết lỗi đang được tạo.
d. Chế độ kiểm tra người học: Bộ hiển thị LED có thể bị vô hiệu hoá để sinh viên tự tìm lỗi.
e. Hệ thống nút điện tử reset lỗi: Nút reset lỗi này sẽ xoá sạch các lỗi đã được tạo và đưa hệ thống trở về trạng thái vận hành bình thường.
– Bộ thu thập dự liệu để hiển thị và phân tích dự liệu trên máy tính, kết nối với máy tính bằng cổng USB.
Chương trình đào tạo:
Làm quen và chức năng hoạt động của các thành phần mạch bơm nhiệt
Thải và nạp hệ thống lạnh
Đo áp suất, nhiệt độ, dòng điện và điện áp liên quan
Hiểu và vẽ biểu đồ chu trình nhiệt động lực học trong biểu đồ áp suất-entanpi
Quan sát hoạt động của van tiết lưu hằng nhiệt và ống mao dẫn
Quan sát hiệu suất thiết bị bay hơi
Tính toán COP của máy nén, hiệu suất và sự làm việc của máy nén
Tính công suất lạnh
Phân tích cân bằng nhiệt
Hoạt động của bơm nhiệt chu trình ngược
Ứng dụng của bơm nhiệt chu trình ngược trong Điều hòa không khí hoạt động ở chế độ làm mát và sưởi ấm
Điện áp: 1 pha, 220 – 230 VAC, 50Hz, 16 A
Kích thước làm việc: (W x L) : (160 cm x 180 cm)
