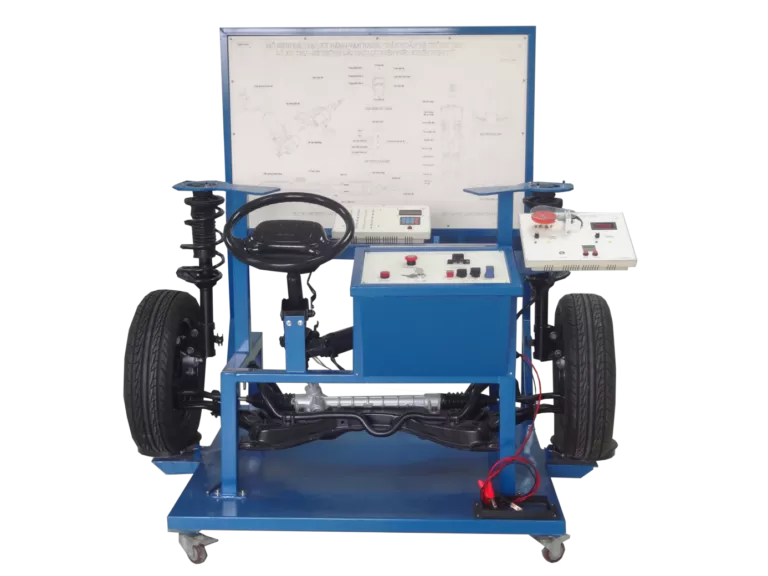

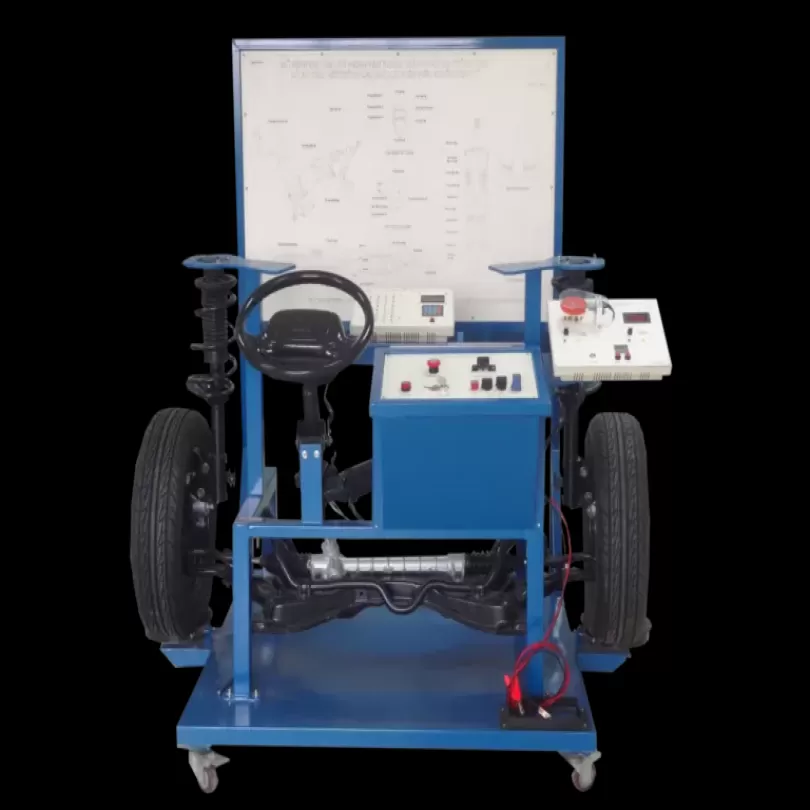

Mô hình hệ thống lái điện tử: Có đầy đủ các thiết bị hỗ trợ chẩn đoán: Giắc OBDII, mạng Can

Đặc điểm, thông số kỹ thuật chính:
Thiết bị (mô hình) cho đào tạo nghề sản xuất năm 2018 theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2008 và tiêu chuẩn Quản lý Môi trường ISO 14001:2004 tại Công ty CPTB Tân Phát.
Mô hình bao gồm đầy đủ chi tiết như:
+ Bộ tạo tín hiệu tốc độ động cơ với chuẩn giao tiếp CAN
+ Hộp ECU-EPS điều khiển lái với chuẩn giao tiếp CAN
+ Cảm biến tốc độ động cơ
+ Giắc chẩn đoán OBD, khoá điện, rơ le, cầu chì…
+ Bộ dẫn động tạo xung trục cơ
+ Hệ thống giắc điện cho đấu nối và đo kiểm
“+ Lò xo giảm xóc, ống giảm chấn thủy lực
+ Cụm moay ơ, các bánh xe
+ Các thanh giằng, khớp rotuyn
+ Thước lái, bộ trợ lực điện điều khiển điện tử
+ Trục lái, vô lăng…”
+ Bộ đồng bộ hóa tín hiệu cảm biến điều khiển hệ thống lái:
– Được sử dụng để đồng bộ các tín hiệu cảm biến điều khiển theo các chế độ hoạt động khác nhau của hệ thống giúp cho ECU có được các giữ kiện đầu vào gần với thực tế nhất để điều khiển (tăng tính chính xác và trực quan trong đào tạo).
– Cho phép đặt chế độ hoạt động của hệ thống một cách tự động (Auto) hoặc tùy chỉnh (Manual).
“- Module bao gồm:
• Bộ biến trở điều khiển điện tử dùng để thay đổi tín hiệu cảm biến.
• Bộ phím bấm và màn hình LCD để lựa chọn chế độ.
• Mạch điều khiển điện tử.
• Bộ đồng hồ LED hiển thị trạng thái cảm biến.”
+ Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):
– Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).
– Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua chuẩn giao tiếp CAN và được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên.
– Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán
– Bộ tạo pan bao gồm:
• 01 màn hình LCD hiển thị thông tin mã lỗi cài đặt.
