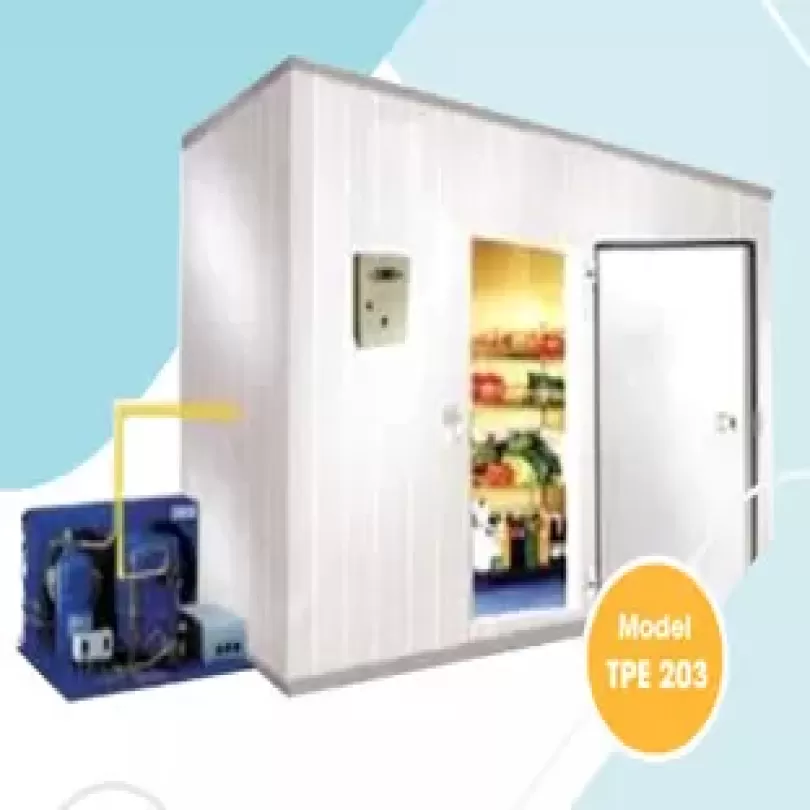

Mô hình kho bảo quản đông

Thông số kỹ thuật
VỎ KHO BẢO QUẢN ĐÔNG
Kích thước: 2000x2000x2800mm(CxRxD)
Kết cấu panel lắp ghép PU, có khóa camlock
Panel cách nhiệt PU dày: 150 mm
‘Hai mặt bọc tôn Colorbon dày: 0,4mm
Hàng hóa bảo quản: Thực phẩm
Nhiệt độ bảo quản: <-35⁰C
Cửa kho: Inox 301, vừa khích thước người ra vào. Cửa kiểu bản lề, có trang bị gioăng 4 mặt, có cơ chế thoát hiểm, chống nhốt người từ bên trong.
Có hệ thống sưởi cánh cửa
Có van cân bằng áp suất (van thông áp)
Có hệ đường ống thoát nước dàn lạnh ra ngoài
PHẦN MÁY LẠNH
1- Thiết bị chính
Cụm máy nén: Máy nén cấp 1 công suất 2 HP và máy nén cấp 2 công suất 3 HP
Dàn ngưng giải nhiệt nước, công suất phù hợp hệ thống
Dàn bay hơi quạt gió, công suất phù hợp hệ thống. Có hệ thống xả đá bằng gas nóng.
Van tiết lưu nhiệt cân bằng ngoài, công suất phù hợp hệ thống
2- Thiết bị phụ
– Bình chứa cao áp phù hợp công suất dàn nóng;
– Bình chứa tách dầu kiểu đứng hoặc nằm ngang;
– Bình chứa tách lỏng phù hợp công suất hệ thống;
– Mắt gas
– Phin sấy lọc
-Rơ le áp suất thấp, áp suất cao
-Van điện từ
-Van chặn các loại
-Van một chiều các loại
-Tháp giải nhiệt gió công suất phù hợp hệ thống
PHẦN TỦ ĐIỆN
1- Phần thiết bị điện
– Thiết bị đóng cắt: Aptomat, Khởi động từ,
– Thiết bị chống mất pha, đảo pha, quá áp
– Bộ điều khiển nhiệt độ kho lạnh Dixell XR75CX
– Hệ thống điều khiển bằng PLC
– Hệ thống hoạt động 2 chế độ PLC và tự động điều khiển bằng Dixell
2-Tài liệu hướng dẫn kèm theo
– Tài liệu tiếng Anh, Việt về thông số kỹ thuật của kho lạnh.
– Tài liệu tiếng Anh, Việt về hướng dẫn vận hành hệ thống
– Tài liệu tiếng Anh, Việt về hướng dẫn thực hành
– Sơ đồ điện động lực, điều khiển của hệ thống
– Được cung cấp mã code của PLC
PHẦN KHUNG GIÁ
– Hệ thống tạo thành cụm gồm: máy nén, dàn ngưng, thiết bị phụ được đặt trên khung giá cao cách mặt đất: 500mm
