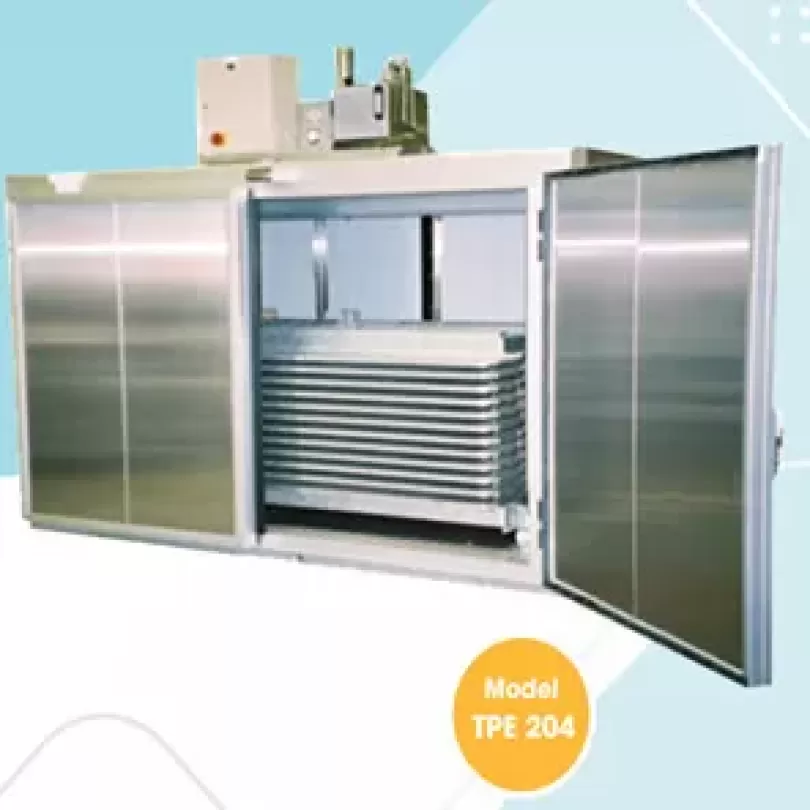

Mô hình máy cấp đông kiểu tiếp xúc

Thông số kỹ thuật
Thiết bị thực tế được làm dưới dạng thu nhỏ để phục vụ công tác đào tạo nghề
A. Đặc điểm chung
– Kiểu cấp đông : Tiếp xúc trực tiếp, 2 mặt
– Sản phẩm cấp đông : Thịt, thuỷ sản các loại
– Nhiệt độ sản phẩm đầu vào: +10oC đến 12oC
– Nhiệt độ trung bình sản phẩm sau cấp đông : -18oC
– Nhiệt độ tâm sản phẩm sau cấp đông : -12oC
B. Mô tả chung kết cấu thiết bị:
– Khung gá lắp: Bằng Inox đảm bảo chống xước và thẩm mỹ, có hệ thống bánh xe để dễ dàng cho việc di chuyển
– Tủ được ghép từ các tầm panel vỏ bằng tôn lạnh trong bằng xốp cách nhiệt 100mm
C. Các thiết bị phần lạnh:
– 01 Đồng hồ chỉ áp lực cao:  0-500PSI
– 01 đồng hồ chỉ áp lực thấp: 0- 250PSI
– 01 Rơle bảo vệ áp suất bên cao áp
– 01 Rơle bảo vệ áp suất bên hạ áp
– 01 Van điện từ cấp dịch: D10-D12
– 01 Máy nén
– 01 Tháp giaỉ nhiệt
– 01 Bình chứa cao áp
– 01 Bình ngưng
– 01 Bầu tách lỏng
– 01 Bầu tách dầu
– 01 Bộ lọc ẩm
– 01 mắt ga
– 01 dàn lạnh
– Hệ thống đường ống cấp lỏng và thu hồi
D. Các thiết bị phần điều khiển điện:
– Bộ lập trình PLC điều khiển
– 01 áp tô mát 3 pha 60A
– 01 áp tô mát 1 pha 20A
– 01 Công tắc tơ 30A
– 02 Công tắc tơ 9A
– 01 Rơ le nhiệt 30A
– 01 Cầu chì: 10A
– 01 Bộ điều khiể nhiệt độ tự động: 220V/50Hz
– 01 Đèn báo động đủ lạnh: 220V
– 03 Đèn báo nguồn 3 pha
– 01 Đèn báo hoạt động: 220V
– 01 Đèn báo đủ độ lạnh: 220V
– Đồng hồ đo dòng điện: 20A, 50Hz
– 01 Đồng hồ đo điện áp: 500V – 50Hz
– Tài liệu hướng dẫn thực hành
– Dây thí nghiệm
