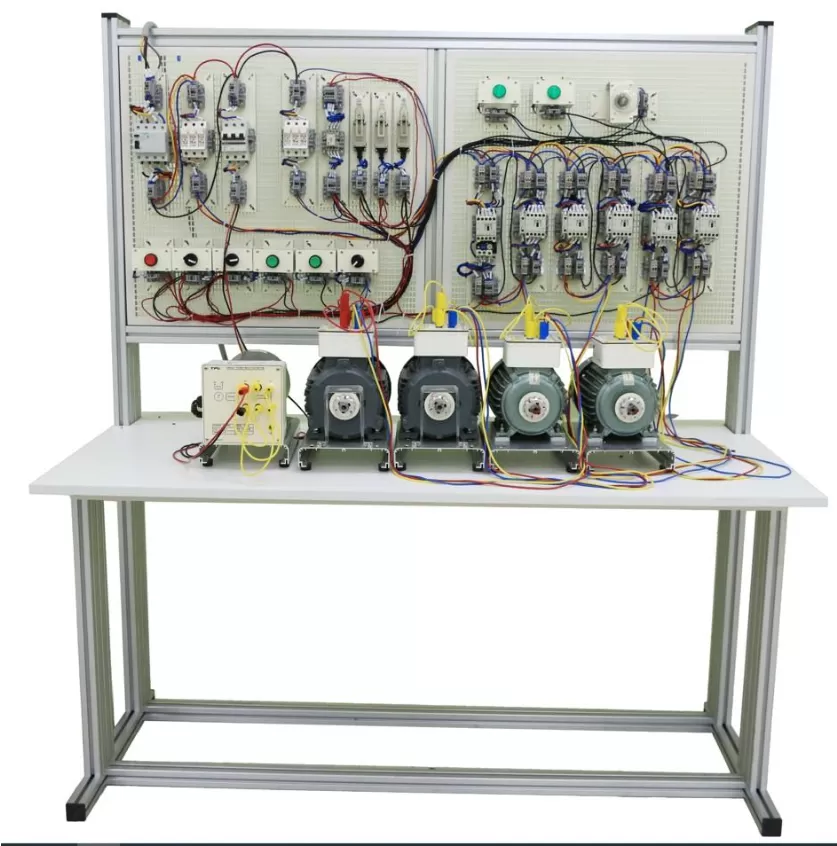

Mô hình trang bị điện máy khoan 2A55

Thông số chung

- Bộ thiết bị được gá lắp hoàn thiện trên khung panel, giảng dạy học sinh về sơ đồ nguyên lý, kết nối, vận hành và khắc phục một số sự cố thường gặp trong mạch máy khoan

- Sơ đồ nguyên lý được in phim nhằm tăng độ bền và tuổi thọ cho thiết bị

- Thiết bị tạo lỗi mạch điện từ xa

+ Tạo lỗi thiết bị từ xa bằng máy tính thông qua wifi mesh

+ Kết nối ethernet, wifi với máy tính

+ Giao tiếp OPC server - client

+ Truyền thông với Gateway : Wifi Mesh

+ Số lỗi có thể tạo tối đa cho 1 bài: 20 lỗi

+ Định mức tiếp điểm tạo lỗi: 10A

+ Kết nối phần cứng bộ tạo lỗi thông qua Gateway

+ Chuẩn kết nối vật lý: Wifi mesh

+ Giao thức: OPC server - client

+ Khả năng kết nối: Lên tới 30 bộ thực hành

+ Tự động nhận diện phần cứng: Thông qua quét Qrcode

+ Điều khiển trạng thái của các cổng tạo lỗi trên module phần cứng

+ Phân biệt các trang giao diện tạo lỗi với từng bàn thực hành khác nhau

+ Khả năng tạo nhiều lỗi cùng 1 lúc

+ Khôi phục tình trạng hệ thống chỉ bằng 1 nút ấn

+ Chỉ thị các lỗi đang tạo trực quan bằng led trên giao diện

Danh mục thiết bị:

- 01 Module đào tạo động cơ xoay chiều (động cơ 1pha 0,3kW)

- 02 Module đào tạo động cơ xoay chiều (động cơ 3P-0,75kW)

- 02 Module đào tạo động cơ xoay chiều (động cơ 3P-0,55kW)

- 01 Panel thực hành mạch máy khoan dàn trải

- 01 Bộ phụ kiện

- 01 Khung bàn gá lắp panel

Thông số kỹ thuật chi tiết:

1) Module đào tạo động cơ xoay chiều(động cơ 1pha 0,3kW)

- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện

- Loại động cơ: Động cơ không đồng bộ 1 pha roto lồng sóc.

- Điện áp: 220VAC/50Hz.

- Dòng điện: 2.2A.

- Công suất: 0.3kW.

- Tốc độ: 1420 vòng/phút.

2) Module đào tạo động cơ xoay chiều (động cơ 3P-0,75kW)

- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện

- Loại động cơ: Roto lồng sóc

- Điện áp định mức:  đấu Y là 380VAC/50Hz, đấu D là 220VAC/50Hz

- Tốc độ định mức: 1420v/p

- Chất liệu vỏ: Gang

- Công suất: 0.75kW

3) Module đào tạo động cơ xoay chiều (động cơ 3P-0,55kW)

- Đạt chuẩn TCVN 5699-1:2010 và  IEC 60335-1 :2010 về chỉ tiêu công suất và dòng điện, dòng rò và độ bền điện

- Loại động cơ: Động cơ không đồng bộ 3 pha rotor lồng sóc.

- Công suất: 0,55kW.

- Điện áp định mức ∆/Y: 220/380VAC.

- Tốc độ định mức: 1450 vòng/phút.

- Tần số: 50Hz.
