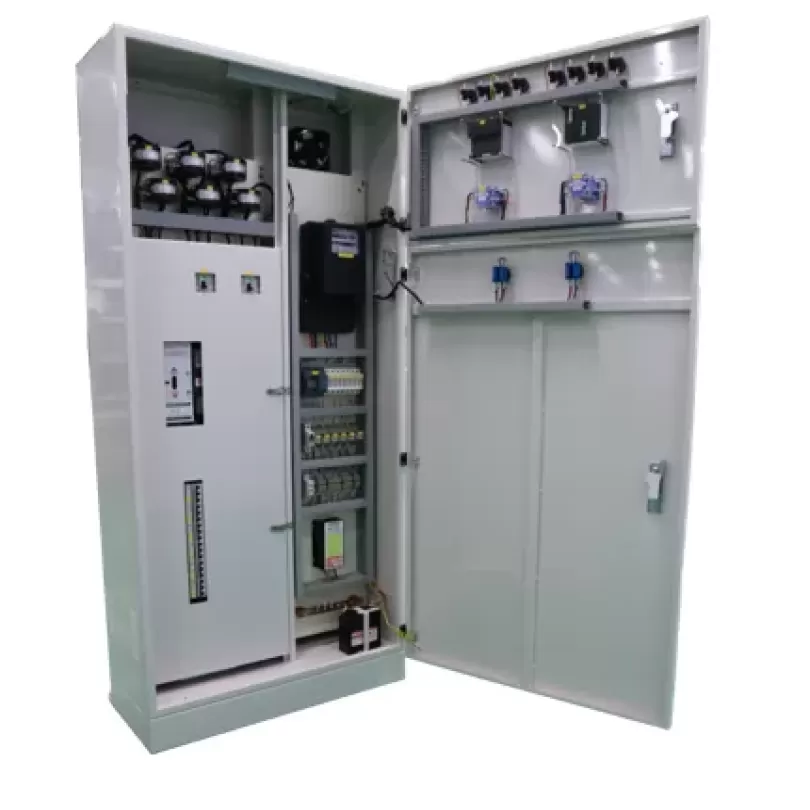

Mô hình tủ phân phối điện 3 pha chuyên dùng cho đào tạo

– Mục đích sử dụng:

+ Module sử dụng thực hành lắp đặt, đấu nối tủ phân phối nguồn xoay chiều 3 pha.

a. THÔNG SỐ KỸ THUẬT CHUNG

– Kích thước: 600 x 350 x 1800 mm (RxDxC)

– Đặc tính kĩ thuật:

+ Nguồn đầu vào:

Xoay chiều 3 pha 380V/50Hz.

Đóng cắt nguồn đầu vào và bảo vệ quá dòng ngắn mạch bằng aptomat 200A

+ Nguồn đầu ra:

01 lộ nguồn đầu ra định mức 50A.

03 lộ nguồn đầu ra định mức 40A.

04 lộ nguồn đầu ra định mức 30A.

Các lộ nguồn đầu ra được đóng và bảo vệ quá dòng bằng aptomat tương ứng.

+ Khối đo lường, hiển thị:

01 đồng hồ hiển thị dòng điện 3 pha được lựa chọn bằng chuyển mạch ampe.

01 đồng hồ hiển thị điện áp xoay chiều 3 pha lựa chọn bằng chuyển mạch votl 7 vị trí.

03 đèn báo pha đỏ, vàng, xanh cho 3 pha đầu vào.

08 đèn báo màu xanh chỉ thị trạng thái đóng cắt nguồn của các lộ đầu ra.

+ Tích hợp đèn chiếu sáng cho tủ điện và công tắc tự động bật đèn khi mở cửa tủ.

– Đặc tính module:

+ Chất liệu vỏ tủ: Tủ được làm bằng sắt CT sơn tĩnh điện màu trắng sữa, có thẩm mỹ và độ bền cao.

+ Tủ được chia làm 2 cánh mở riêng biệt thuận tiện cho việc thao tác và thực hành.

+ Tủ được tích hợp chân đế, cánh cửa có kèm khóa.

b. DANH MỤC THIẾT BỊ:

– 01 vỏ tủ.

– 01 aptomat MCCB 200A

– 03 aptomat MCCB 40A

– 04 aptomat MCCB 30A

– 03 biến dòng

– 01 chuyển mạch ampe

– 01 đồng hồ đo dòng điện

– 01 đồng hồ đo điện áp

– 01 chuyển mạch volt

– 09 đèn báo màu xanh

– 01 đèn báo màu đỏ.

– 01 đèn báo màu vàng.

– 01 quạt tản nhiệt.

– 01 đèn chiếu sáng tủ điện.

– 01 hệ thống thanh cái
