Hệ thống điều hòa thông thường

Đặc điểm, thông số kỹ thuật chính:
Thiết bị (mô hình) cho đào tạo nghề sản xuất theo tiêu chuẩn Quản lý Chất lượng ISO 9001:2015 và tiêu chuẩn Quản lý Môi trường ISO 14001:2015
Linh kiện chính là vật tư đã qua sử dụng, được làm mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.

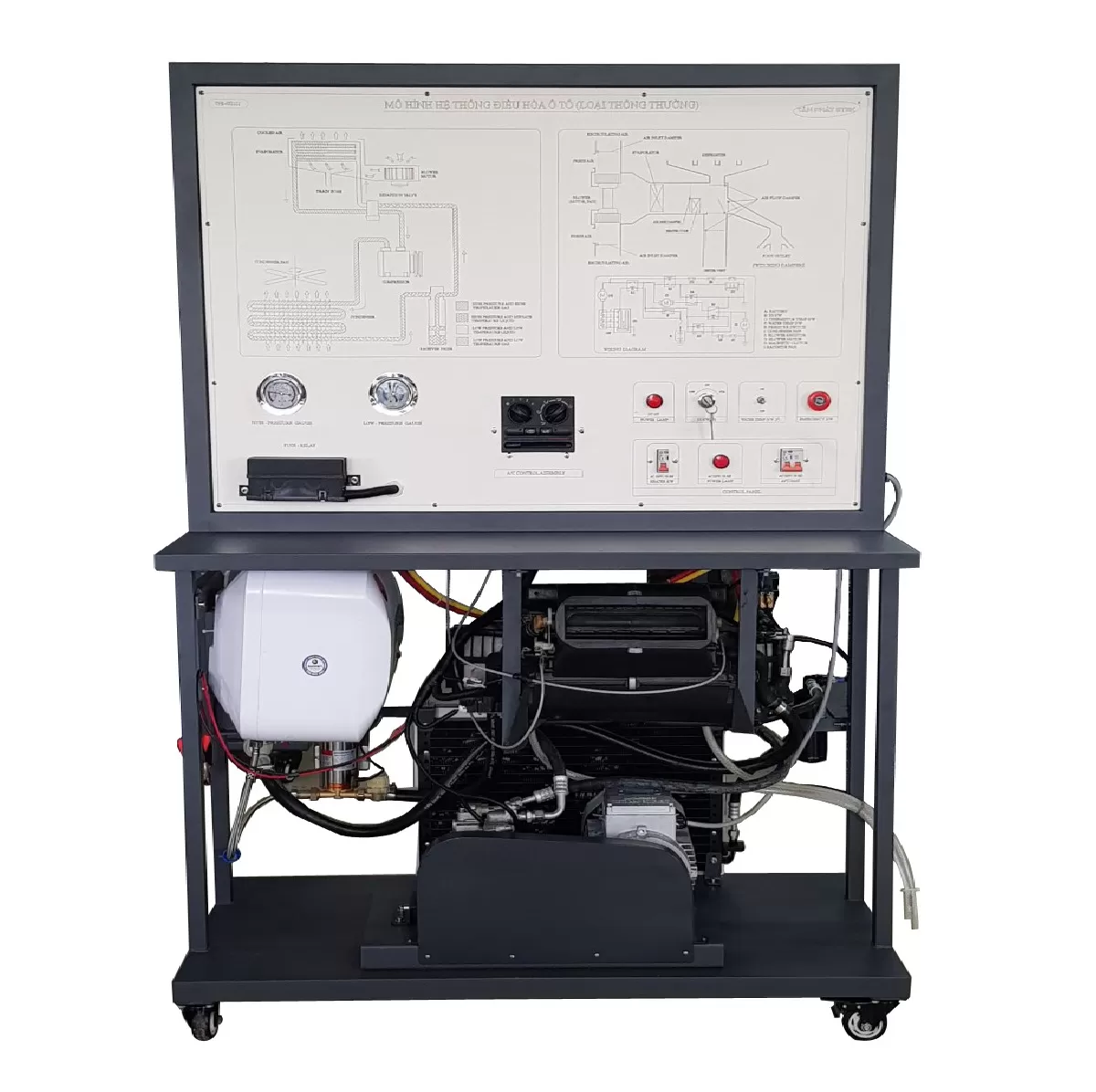

A. Sa bàn hệ thống điều hoà không khí – dẫn động bằng MOTOR điện
Mô hình bao gồm đầy đủ các bộ phận như:
*  Công tắc điều khiển AC (công tắc tổng)
*  Máy nén khí
*  Dàn lạnh cùng hộp phân phối khí lạnh, quạt dàn lạnh
*  Dàn nóng cùng quạt dàn nóng
*  Dàn sưởi
*  Bộ gia nhiệt cho dàn sưởi
*  Phin lọc ga
*  Rơ le cầu chì
* Mô tơ điện 220v -2.2 Kw
* Cửa gió điều hòa
– Mô hình có thể hoạt động được nhờ sự dẫn động máy nén khí bằng mô tơ điện. Trên mô hình có bố trí các đồng hồ đo áp suất hệ thống.
+ Trên mô hình trang bị bảng panel điều khiển được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, cụm công tắc AC, bộ giắc điện đo kiểm, công tắc khẩn cấp, rơle cầu chì, sơ đồ mạch điện điều khiển, sơ đồ hệ thống thủy lực, các đồng hồ đo áp suất…
– Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
Tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình, tài liệu sửa chữa, sơ đồ mạch điện
B. Thiết bị kiểm tra dò rỉ và nạp ga điều hòa:
– Thiết bị phụ trợ kèm theo bao gồm:
“+ Máy hút chân không
+ Bộ đồng hồ đo áp
+ Bộ ống cao áp kèm theo đầu nối nhanh tiêu chuẩn.
+ Bình gas R134
+ Hệ thống khung giá bằng thép dập, sơn tĩnh điện và có bánh xe để tiện di chuyển”
