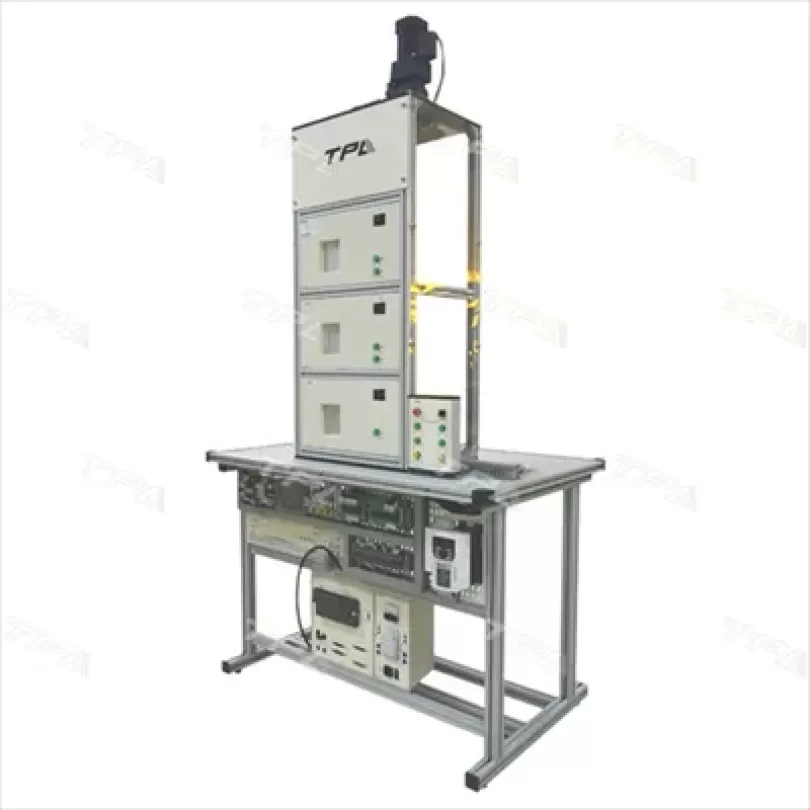

Mô hình thang máy

– Mục đích sử dụng:

Mô hình mô phỏng nguyên lý hoạt động của thang máy trong thực tế, giúp học sinh tìm hiểu về kết cấu cơ khí, vận hành hoạt động của thang, lập trình điều khiển điện.

Nội dung đào tạo

• Đấu nối mạch điện thang máy
• Lập trình điều khiển thang máy bằng vi điều khiển hoặc PLC
• Điều khiển động cơ 3 pha qua biến tầng
• Điều khiển động cơ DC
• Điều khiển thang máy theo tầng, lập trình thứ tự ưu tiên

THÔNG SỐ KỸ THUẬT CHUNG

Mô phỏng cơ cấu và  nguyên lý hoạt động thang máy trong thực tế

• Thang máy dạng 4 tầng
• Động cơ 3 pha nâng hạ buồng thang
• 3 Mặt cửa đóng mở tự động
• Cảm tiệm cận, công tắc hành trình
• Biến tần điều khiển động cơ
• Điều khiển tùy chọn bằng vi xử lý hoặc PLC

DANH MỤC THIẾT BỊ

– 04 Tầng thang máy gồm:

+ 01 Động cơ kéo cửa

+ 02 Công tắc hành trình

+ 01 Cảm biến tiệm cận

+ 01 Mạch điện tử điều chỉnh động cơ,hiển thị số tầng và mũi tên chiều lên xuống

+ Nút bấm cho các tầng

– 01 Động cơ kéo buồng thang máy:

– 01 Module PLC

– 01 Module nguồn 24 VDC đưa đầu ra giắc cắm

– 01 Panel điện gồm có:

+ 01 Aptomat 10A

+ 01 Contactor 9A

+ 01 Nguồn 24VDC

+ 01 Hộp Cầu Chì RT18-32/2P

+ 03 Rơ le trung gian

+ 02 Mạch 16 kênh vào ra số

+ 01 Biến tần điều khiển động cơ

– 01 Chuông điện

– 03 Tấm cover ngoài bằng Mika giúp học sinh có thể quan sát cơ cấu bên trong
