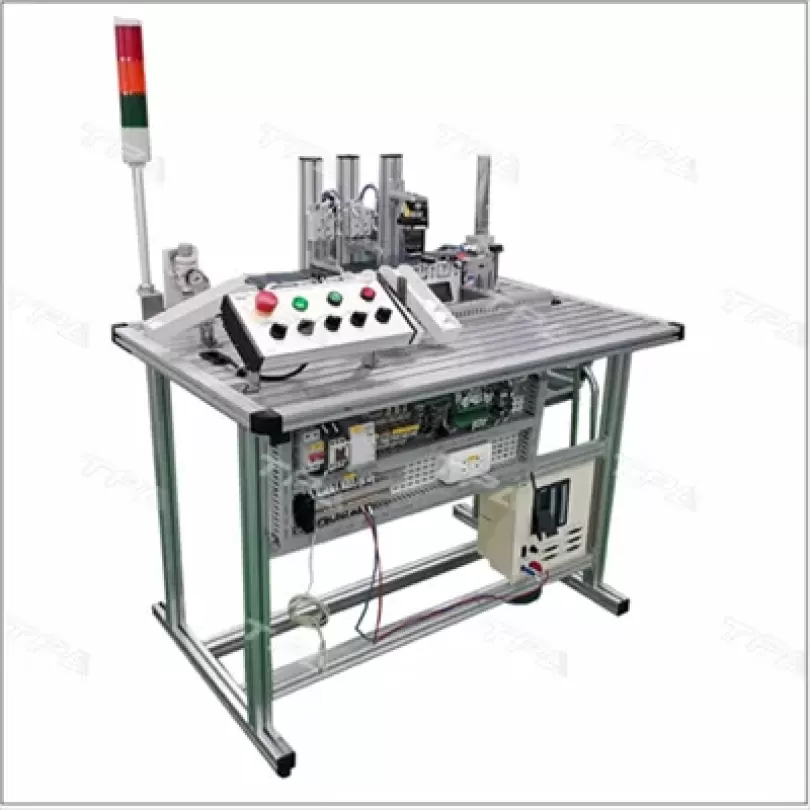

Mô hình thực hành ứng dụng camera xử lý ảnh

– Mục đích sử dụng:

+ Cung cấp cho học sinh sinh viên kiến thức  về camera công nghiệp, lập trình camera , các thiết bị khí nén , cảm biến, các thiết bị đóng cắt, bảo vệ…. Mô hình cung cấp cho học sinh hiểu được 1 quá trình sản xuất trong công nghiệp.

Thông số chung của mô hình

Sử dụng camera nhận dạng , kiểm tra và phân loại sản phẩm

Điện áp đầu vào 220VAC, nguồn khí 5 bar

Cơ cấu cấp phôi trọng lượng  xilanh khí nén

Camera công nghiệp đi kèm phần mềm  xử lý ảnh chuyên dùng

Cảm biến tiệm cận từ, cảm biến điện dung, cảm biến quang

Băng tải động cơ DC

Máng nghiêng và xilanh phân loại

PLC cấu hình tùy chọn

Nội dung đào tạo/ thực hành

Thực hành lập trình camera

Thực hành nhận diện ký tự bằng camera

Thực hành đo kiểm kích thước bằng camera

Thực hành lập trình PLC

Thực hành giao tiếp Cam-PLC

Thực hành điều khiển cơ cấu khí nén

Thực hành điều khiển băng tải

Kỹ năng đạt được

+ Đọc được các bản vẽ kỹ thuật (bản vẽ chi tiết, bản vẽ sơ đồ lắp, bản vẽ sơ đồ nguyên lý); sử dụng máy tính để thiết lập sơ đồ hệ thống cơ điện tử

+Vận hành được thiết bị trong dây chuyền sản xuất tự động

+ Phát hiện và sửa được lỗi thường gặp của hệ thống cơ điện tử

+ Giám sát tình  trạng hoạt động của hệ thống cơ điện tử

+ Có khả năng tổ chức làm việc theo nhóm, sáng tạo,giải quyết các tình huống trong thực tế sản xuất, kinh doanh

+ Giải thích được quy cách, tính chất của các loại vật liệu thường dùng trong lĩnh vực cơ khí, điện, điện tử, thủy lực – khí nén

+ Phân tích cấu tạo nguyên lý hoạt động cụm thiết bị điện, khí nén trong lĩnh vực cơ điện tử

Danh mục các cụm trong mô hình

– 01 Khung mô hình

– 01 Cụm cấp phôi

– 01 Cụm camera

– 02 cụm xilanh phân loại sản phẩm

– 03 máng hứng phôi

– 01 Panel điều khiển

– 01 Thiết bị khí nén

– 01 Panel thiết bị điện

– 01 Module PLC

– 01 cụm băng tải

– 01 cụm đèn tháp

Thông số kỹ thuật chi tiết

– Khung mô hình:

+ Làm từ khung  thép hộp hàn cover CT3 sơn tĩnh điện

– Cụm cấp phôi

+ 01 ống cấp phôi bằng mika trong khoét xẻ rãnh

+ 01 cảm biến phát hiện phôi

+ 01 xilanh đẩy cấp phôi kèm cảm biến

+ 01 thanh nhôm hình gá cụm

– Cụm camera

+ 01 camera công nghiệp Insight hãng Cognex

+ 01 cụm khung gá có thể điều chỉnh chiều cao

– Cụm xilanh phân loại sản phẩm

+ 01 xilanh dẫn hướng kèm cảm biến thân

+ 01 tay gạt phôi

+ 01 thanh nhôm hình gá cụm

– Cụm máng hứng phôi

+ Vật liệu bằng SUS 304

+ Có thể điều chỉnh góc nghiêng

– Panel điều khiển

+  Vỏ hộp nhôm định hình , kích thước 320x55x155

+ Có thể điều chỉnh góc nghiêng

+ Các thiết bị thao tác: 01 nút dừng khẩn,01 đèn nguồn, 02 nút ấn nhả 05 công tắc chuyển mạch

– Cụm đèn tháp

+  Đèn tháp hiển thị 3 màu : đỏ vàng xanh

– Cụm Thiết bị khí nén

+  01 bộ lọc điều áp kèm đồng hồ hiển thị áp suất

+ 01 block van bao gồm 3 van điện từ điều khiển xilanh và phụ kiện

– Cụm panel thiết bị điện

+  Làm từ CT3 sơn tĩnh điện đảm bảo độ bền và thẩm mĩ

+  các thiết bị điện: nguồn DC, ổ cắm cầu đấu, áptomat, rơ le, mạch điều khiển

–  Cụm băng tải

+ 01 Động cơ 1 chiều 24VDC kéo băng tải

+ 01 cảm biến phát hiện vật

–   Module PLC

– Đặc tính kĩ thuật:

+ Loại CPU: 314C-2PN/DP

+ Số đầu vào số : 24DI

+ Số đầu ra số : 16DO

+ Số đầu vào tương tự : 5AI

+ Số đầu ra tương tự : 2AO

+  Bộ đếm tốc độ cao: 04 (60KHz)

+ Cổng truyền thông :  01 cổng MPI/DP; 02 cổng Profinet
