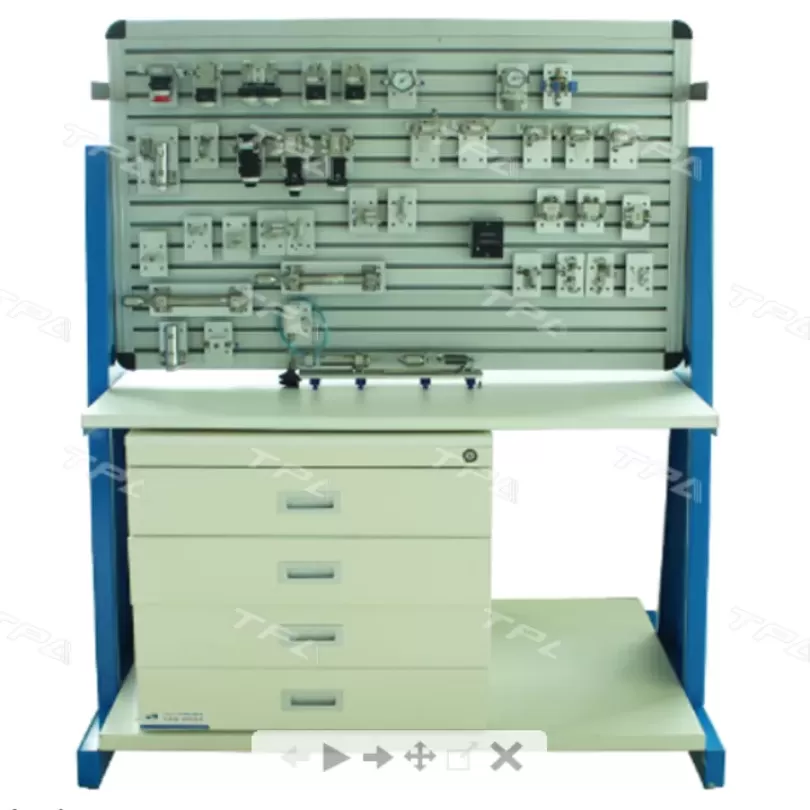

Bộ thực hành điện khí nén nâng cao

Thông số chung

- Bộ thiết bị được thiết kế thành các module rời với kích thước tiêu chuẩn và cùng chuẩn kết nối, giúp ghép nối linh hoạt các thiết bị khi thực hành và dễ dàng nâng cấp sản phẩm.

- Thiết bị khí nén của hãng SMC - Nhật bản (xuất xứ toàn cầu)

- Đế gá phần tử khí nén:

. Nhôm hợp kim, đã được xử lí chống xước bề mặt

. Chân nhựa tự hãm bằng nhựa ABS có đầu hình trụ tròn được sẻ rãnh hình dấu “+” tạo độ đàn hồi

- Kiểu gá lắp thiết bị lên bàn thí nghiệm:

. Sử dụng kết cấu chân nhựa tự hãm giúp người sử dụng có thể lắp, tháo trên mặt bàn nhôm nhanh và thuận tiện

. Phần đầu hình trụ tròn của chân nhựa bị ép của các rãnh nhôm mặt bàn sẽ thu nhỏ tiết diện lại để đi vào rãnh mặt bàn sau khi đi vào rãnh chân nhựa tự đàn hồi trở lại tạo ra lẫy cài giữ chặt phần tử khí nén vào mặt bàn.

- Các module điện điều khiển

+ Trên module đã tích hợp sẵn bộ chân gá bằng nhựa:

. Bộ chân gá sử dụng cơ cấu bánh răng liên kết giữa cần gạt và chân nhựa.

. Chân nhựa gá hình chữ nhật, thao tác khóa bằng cách gạt cần hãm xoay một góc 90 độ để dễ dàng cho vào rãnh nhôm và khóa giữ.

+ Tích hợp chân cắm 2mm để đấu nối điện

Danh mục thiết bị

Bộ cấp khí

- 01 Bộ lọc, điều áp với van phân phối 3/2

-01 Bộ phân phối khí

- 01 Bộ điều áp có đồng hồ hiển thị áp suất

- 01 Đồng hồ áp suất 1MPa

Thiết bị điều chỉnh lưu lượng

- 01 Van tiết lưu một chiều (kép)

-01 Van tiết lưu có van 1 chiều điều khiển được

Cơ cấu chấp hành

- 01 Xilanh tác động đơn có kèm cảm biến

- 02 Xilanh tác động kép có kèm cảm biến

- 01 Xilanh có tải

- 01 Tải cho xi lanh

Các phần tử khí nén khác

- 01 Giác hút chân không/ bộ tạo chân không

Van điện từ khí nén

- 01 Van điện từ khí nén thường đóng 3/2 Cuộn hút đơn

- 01 Van điện từ khí nén thường đóng 3/2 cuộn hút kép

-01 Van điện từ khí nén 5/2 cuộn hút đơn

- 01 Van điện từ khí nén 5/2 cuộn hút kép

- 01 Van điện từ khí nén 5/3, đóng giữa, cuộn hút kép

- 01 Cụm van điện từ khí nén gồm 2 van 5/2 Cuộn hút kép và 1 van Cuộn hút đơn

Mô đun điều khiển

- 01 Module nguồn một chiều

-01 Module đào tạo lắp đặt công tắc (ON/OFF)

- 01 Công tắc dừng khẩn

-01 Module đào tạo lắp đặt nút ấn

- 04 Module đào tạo lắp đặt rơ le trung gian

- 01 Module đào tạo đèn báo, còi báo

- 01 Module đào tạo lắp đặt rơ le thời gian (ON)

- 01 Module đào tạo lắp đặt rơ le thời gian (OFF)

- 01 Module đào tạo bộ đếm

- 01 Module đào tạo phân phối điện

- 01 Cảm biến tiệm cận kiểu từ tính

- 01 Cảm biến tiệm cận kiểu điện dung

- 01 Cảm biến tiệm cận quang

- 02 Công tắc hành trình điện

- 01 Module đào tạo PLC S7 1200

Các bộ biến đổi điện-khí nén

-01 Công tắc áp suất-điện

-01 Công tắc áp suất-điện, đầu ra transistor

- 01 Đồng hồ áp suất có kèm công tắc áp suất

Các phụ kiện

- 01 Bộ 10 đầu nối chữ T

- 01 Bộ 10 đầu bịt 4mm

- 01 Dụng cụ cắt ống

- 01 Ống khí nén

- 01 Dụng cụ gỡ ống

- 01 Bộ 10 đầu nối chữ Y

- 01 Bộ tài liệu thực hành
